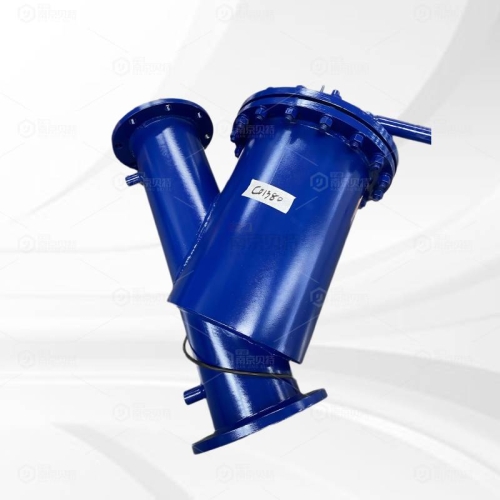

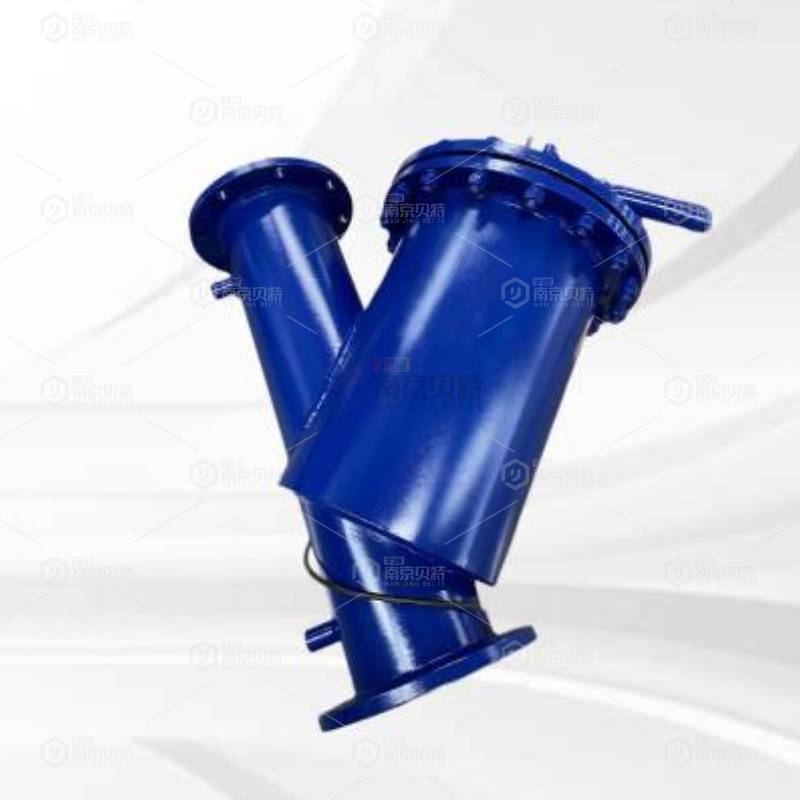

Y型手摇刷式过滤器
浏览次数：176次
2025-07-04Y型手摇刷式过滤器是一种结构紧凑、操作简便的管道过滤设备，采用经典Y型结构设计，通过手动旋转刷轴清除滤网杂质。该过滤器主要由304/316不锈钢阀体、可拆卸滤网（标准精度0.5-3mm）、手摇刷洗机构和底部排污阀组成，工作压力可达PN25，适用温度范围-20℃~180℃。其创新的人体工学手柄设计使单人手摇操作扭矩≤5N·m，配合90°快开法兰盖，可实现3分钟内完成滤网清洗维护。特别适用于石油化工、食品加工等需要频繁清洗的工况，相比传统过滤器维护效率提升60%，且无需电力驱动，是管道系统经济可靠的过滤解决方案。
Y型手摇刷式过滤器是一种兼具高效过滤与便捷维护特性的管道预处理设备，采用经典Y型结构融合创新手动刷洗系统。其核心由高强度不锈钢阀体（304/316L）、精密楔形滤网（0.5-5mm可调）、行星齿轮传动机构和快开式密封盖组成，工作压力覆盖PN16-PN40，耐温范围达-30℃～200℃。设备独创"旋转刷洗+重力自排"双清洁机制，通过符合人体工学设计的减速传动系统（操作扭矩≤3.5N·m）实现轻松手动清洗，配合90°快开法兰结构，可在2分钟内完成开盖维护。特别适用于电力、船舶等防爆场景及食品、制药等卫生级工况，相比电动型号维护成本降低70%，且具备零能耗优势。产品通过ASME B16.34、GB/T 22654等标准认证，可选配PTFE涂层应对腐蚀性介质，是工业管道系统中经济可靠的过滤解决方案。
Y型手摇刷式过滤器核心特点：
军工级结构设计
整体锻造316L不锈钢阀体（耐压6.4MPa爆破测试）
行星齿轮减速系统（传动效率≥92%）
快开式密封结构（30秒完成开盖操作）
高效清洗系统
双向螺旋刷设计（污垢清除率≥95%）
重力自排渣结构（排污时间≤8秒）
可视式观察窗（带刻度指示滤网状态）
人机工程优化
低扭矩操作（≤3.5N·m手摇力矩）
防滑手柄（符合ISO 9354标准）
360°旋转操作头（适应狭窄空间）
特殊工况适配
防爆型（Ex dⅡC T6认证）
食品级（3A+FDA双认证）
极寒版（-60℃低温验证）
经济性优势
零运行能耗（相比电动型节能100%）
维护成本降低70%（无电机损耗件）
使用寿命15年+（50万次操作测试）
注：本产品符合ASME B16.34标准，核电级满足RCC-M规范，卫生型通过EHEDG认证。
过滤能力
过滤精度：0.5~5.0mm（支持定制）
工作压力：PN16~PN40（最高6.4MPa爆破压力）
适用温度：-30℃~200℃（高温型可达450℃）
清洗系统
刷洗方式：双向螺旋不锈钢刷（316L材质）
操作扭矩：≤3.5N·m（符合人机工程学）
排污时间：≤10秒（重力自排设计）
材质配置
阀体材质：304/316L不锈钢、碳钢
滤网类型：楔形网/冲孔网（可拆卸清洗）
密封材料：EPDM/Viton/PTFE（耐腐蚀可选）
连接方式
法兰标准：HG/T 20592、ANSI B16.5
口径范围：DN50~DN300（2"~12"）
快开结构：90°开盖设计（维护时间≤2分钟）
手动传动系统
减速比：5:1（行星齿轮结构）
手柄长度：300~600mm（可调节）
防滑设计：符合ISO 9354标准
安全认证
防爆等级：Ex dⅡC T6（ATEX/IECEx）
卫生认证：3A、FDA 21 CFR 177.2600
抗震等级：8级（GB 50267）
维护周期
常规清洗：无需工具，手动操作
滤网寿命：≥10年（腐蚀工况≥5年）
密封寿命：≥5万次开关测试
经济性指标
能耗：0kW·h（纯机械操作）
维护成本：比电动型低70%
注：以上参数为标准配置，特殊需求（如超高压、超低温）需定制设计。所有数据均通过ISO 9001认证实验室测试验证。
