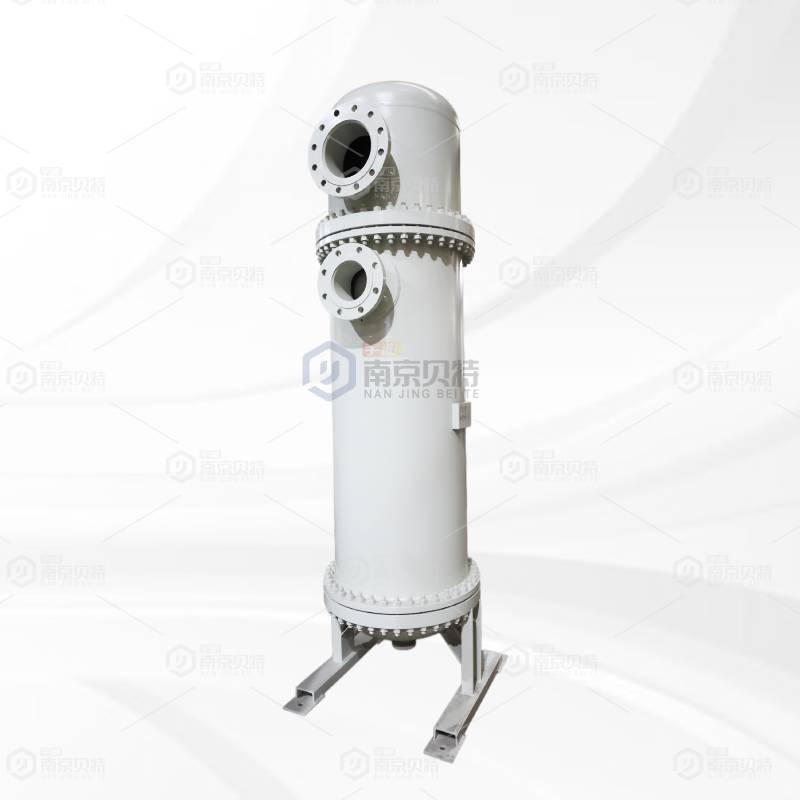

U型管式换热器
浏览次数：240次
2025-06-19列管式换热器是一种高效的热交换设备，由多根平行排列的金属管束构成，流体分别在管内和管外流动实现热量交换。结构简单、紧凑耐用，适应高温高压工况，广泛应用于化工、石油、电力等领域，用于加热、冷却、冷凝或蒸发等工艺过程。

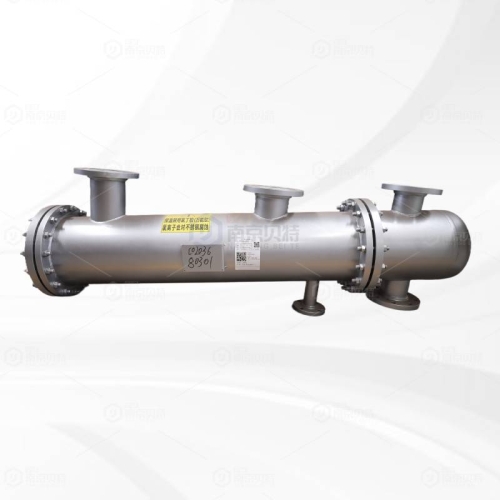

列管式换热器是一种经典且广泛应用的热交换设备，核心结构由多根平行排列的金属管束组成，管束两端固定在管板上，形成管程（流体在管内流动）与壳程（流体在管外流动）两个通道。工作时，两种温度不同的流体分别通过管程和壳程逆流或并流流动，通过管壁进行热量交换，实现加热、冷却、冷凝或蒸发等工艺目标。
其优势在于结构紧凑、耐压耐温性能强、适应性强（可处理气-液、液-液、气-气等多种介质组合），且制造技术成熟、成本可控。广泛应用于化工、石油、电力、制药、食品等行业，是工业生产中实现热量回收、温度调控的关键设备。
优点
结构紧凑：单位体积内能布置较多的传热面积，占地面积小，可有效节省空间，适用于场地有限的场所。
适应性强：能适应多种工况，可用于高温（可达 1000℃以上）、高压（可达 30MPa 左右）的场合，也能处理各种不同性质的流体，如腐蚀性、粘性、含悬浮物等流体。
传热效率较高：通过合理设计管径、管长、管间距以及排列方式等，可以实现良好的传热效果，能有效满足大多数工业生产中的热量交换需求。
操作弹性大：可以通过改变流体的流量、温度等参数，在一定范围内适应生产负荷的变化，保证生产的稳定运行。
制造技术成熟：经过长期的发展和改进，其设计、制造和安装工艺都已经非常成熟，质量可靠，成本相对较低。
清洗和维护相对方便：部分结构的列管式换热器，如浮头式、U 型管式等，管束可以抽出，便于进行清洗和检修，能有效延长设备的使用寿命。
管内清洗困难：对于固定管板式列管换热器，当管内流体易结垢时，清洗比较麻烦，可能需要采用化学清洗或拆卸管束等方法，增加了维护成本和时间。
存在热应力问题：在一些温差较大的情况下，管束和壳体之间会产生热应力，可能导致设备损坏，需要采取补偿措施来减小热应力的影响。
流速受限：由于管束的存在，流体在管内的流速受到一定限制，可能会影响传热效果和传热系数。
列管式换热器的技术参数是衡量其性能、适用范围及设计选型的关键指标，主要可分为以下几类：
传热面积（A）
单位：㎡。指换热器管束内外表面用于热交换的总面积，直接影响换热器的传热能力。设计时需根据热负荷（Q）、传热系数（K）及对数平均温差（ΔTm）计算：
A = \frac{Q}{K \cdot \Delta T_m}传热系数（K）
单位：W/(㎡·℃)。反映换热器传热效率的综合指标，受流体物性、流速、管壁材质及污垢热阻等因素影响。需通过实验或经验公式确定。
对数平均温差（ΔTm）
单位：℃。流体在换热器进出口温度差的对数平均值，计算公式为：
\Delta T_m = \frac{\Delta T_1 - \Delta T_2}{\ln(\Delta T_1 / \Delta T_2)}（ΔT₁、ΔT₂分别为换热器两端的温差）
流量（qₘ）
单位：kg/h 或 m³/h。管程和壳程流体的质量流量或体积流量，直接影响传热量及流速。
流速（u）
单位：m/s。流体在管内或壳内的流动速度，通常控制在 0.5~3 m/s 之间。流速过高会增加压降，过低则可能引发结垢或传热效率下降。
进出口温度（T₁、T₂ 或 t₁、t₂）
单位：℃。流体在换热器进出口的温度，用于计算温差及热负荷。
管径（d）
单位：mm。常用管径为 φ19mm（3/4英寸）、φ25mm（1英寸）等，小管径可增加传热面积但可能增加压降。
管长（L）
单位：m。常见长度为 1~6m，需根据设备空间及传热需求选择。
管子排列方式
包括正三角形、正方形直列或错列排列，影响流体分布、压降及传热效率。
管程数（Np）
流体在管内流动的通道数（如 1 管程、2 管程等），管程数增加可提高流速和传热系数，但会增大压降。
壳程数（Ns）
流体在壳内流动的通道数，通常为单壳程，复杂工况可能采用多壳程（如双壳程）。
管材
常用碳钢、不锈钢（如 304、316L）、钛材、哈氏合金等，需根据流体腐蚀性及温度选择。
壳体材质
碳钢、不锈钢或复合材料，需满足耐压、耐腐蚀及经济性要求。
管板材质
与壳体或管材匹配，需具备足够的强度和耐腐蚀性。
设计压力（P）
单位：MPa。换热器能承受的最大工作压力，需根据工艺要求确定（如 0.6MPa、1.6MPa、3.0MPa 等）。
设计温度（T）
单位：℃。换热器能承受的最高/最低工作温度，需覆盖工艺流体温度范围。
压降（ΔP）
单位：kPa 或 MPa。流体通过换热器时的压力损失，直接影响泵或风机的能耗。需平衡传热效率与压降，避免过高能耗。
热负荷（Q）
单位：kW 或 kJ/h。换热器需传递的热量，由工艺需求决定，计算公式为：
Q = q_m \cdot c_p \cdot (T_1 - T_2)
（cₚ为流体比热容）
污垢系数（R_f）
单位：㎡·℃/W。反映管壁污垢对传热的影响，需根据流体清洁度及工况估算，定期清洗可降低污垢热阻。
振动与噪声
高流速或流体横向冲刷可能导致管束振动，需通过防振设计（如折流板间距优化）减少振动和噪声。
列管式换热器的技术参数需综合传热性能、流体特性、结构设计及运行条件确定，实际选型时需通过计算（如传热计算、压降校核）并结合标准规范（如 GB/T 151、ASME SEC VIII）确保安全性和经济性。
