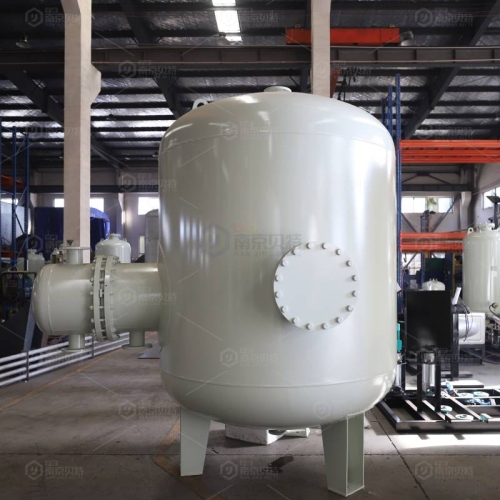

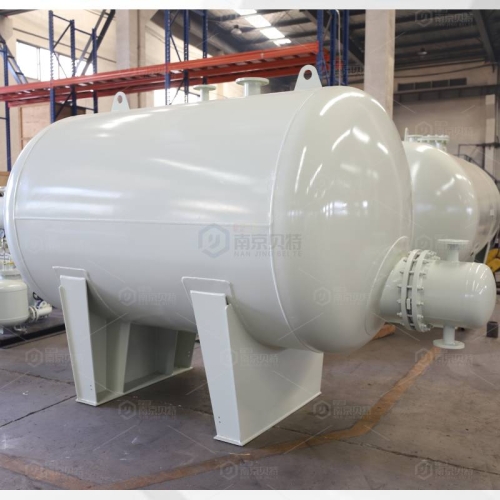

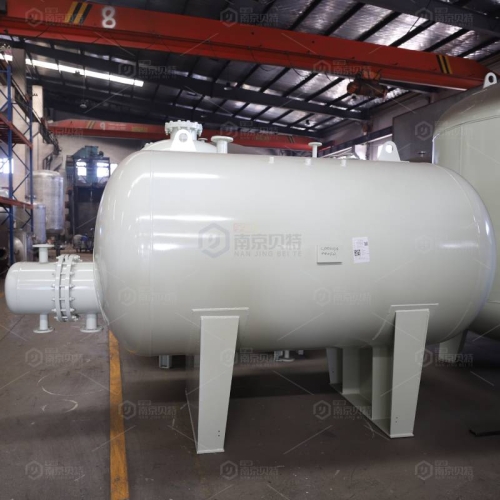

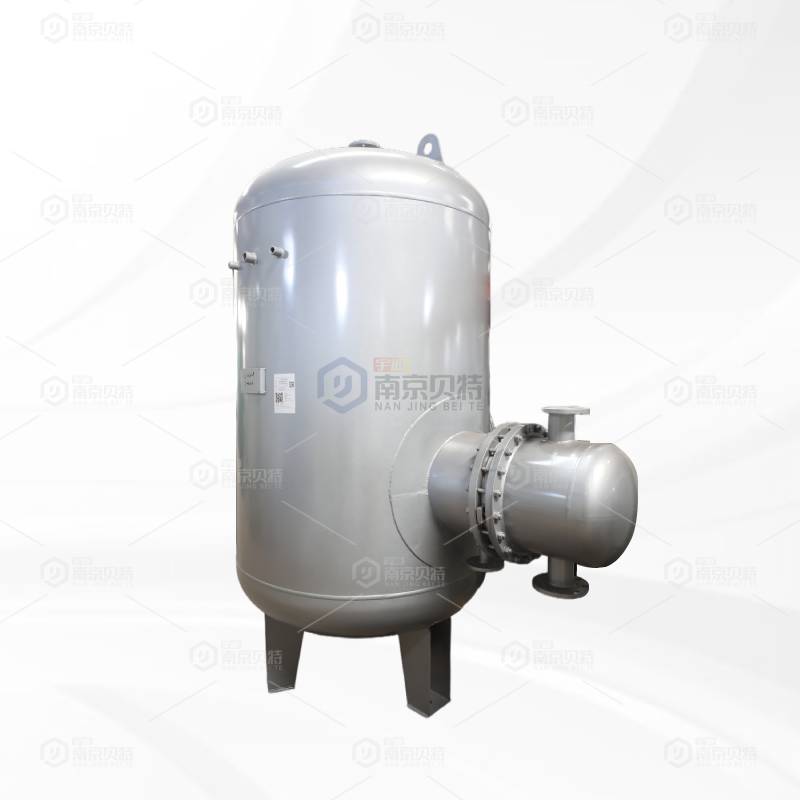

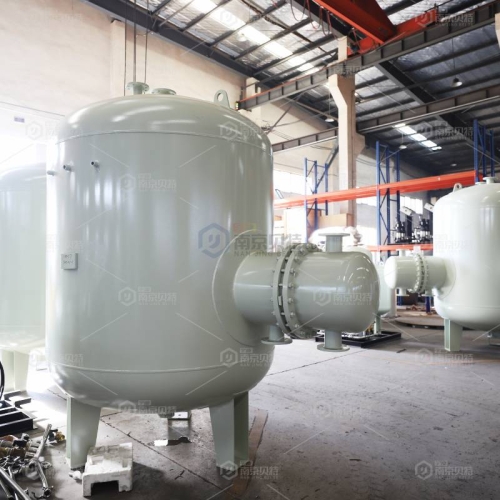

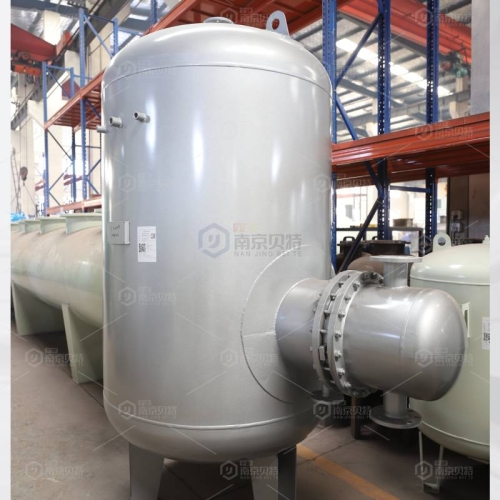

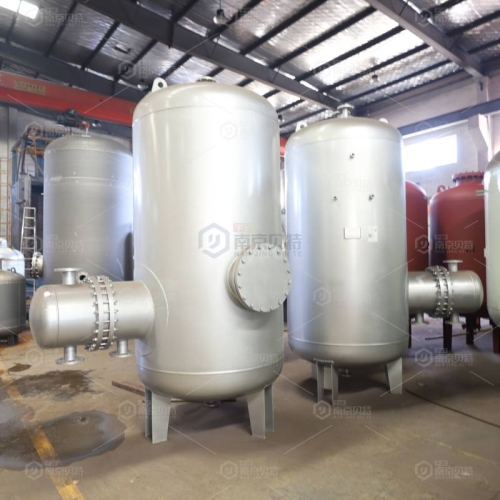

导流型容积式换热器是一种通过内置导流装置优化流体流动路径的高效换热设备，兼具储热与换热双重功能。其核心设计是在传统容积式换热器基础上增设导流板或导流筒，引导冷热流体形成高效湍流，减少滞流区，显著提升传热效率（较传统机型提高20%-30%）。设备采用不锈钢或碳钢衬铜材质，耐压性强（0.6-2.5MPa），适应热水供应、工业工艺换热等场景，可满足大流量、高负荷需求，同时具备储热缓冲能力，有效应对系统瞬时负荷波动，是传统容积式换热器的升级替代产品。

1. 高效传热：导流装置优化流体流动路径，减少滞流区，传热效率提升20%-30%，换热更充分。

2. 储热缓冲：兼具储热功能，可储存一定热量，应对系统瞬时负荷波动，保障供热稳定性。

3. 节能降耗：高效传热降低能源消耗，减少运行成本，符合绿色节能理念。

4. 结构紧凑：优化内部布局，在相同换热能力下体积更小，节省安装空间。

5. 适应性强：耐压性能好（0.6 - 2.5MPa），适应不同压力工况，应用范围广。

6. 维护简便：内部结构简单，无复杂部件，清洗、检修方便，降低维护成本。

1. 换热性能

• 换热量：150~5000kW（按热媒与被加热水温差及流量定制）

• 换热面积：10~800m²（根据系统需求匹配，导流结构使有效换热面积提升20%~30%）

• 设计压力：0.6~2.5MPa（常规），高压型可定制至4.0MPa

2. 储热容量

• 有效储水量：0.5~20m³（满足系统瞬时负荷波动需求，储热时间≥30分钟）

3. 流体参数

• 热媒：蒸汽（0.2~1.6MPa饱和蒸汽）或高温水（≤150℃）

• 被加热水：进水温度≤60℃，出水温度≤95℃（生活热水）或≤130℃（工业工艺水）

• 流量范围：2~300m³/h（导流设计支持大流量工况）

4. 结构与材质

• 壳体材质：碳钢衬铜（标准）、304/316L不锈钢（腐蚀性介质）

• 导流装置：304不锈钢导流板或导流筒，耐压≥2.5MPa

• 内部组件：防冲板、布水器（优化流体分布，减少湍流死角）

5. 连接与尺寸

• 连接方式：法兰连接（DN50~DN300），支持定制焊接或螺纹接口

• 设备尺寸：Φ800~Φ2500mm（筒体直径），总高1500~6000mm（按储水量定制）

• 重量：300~5000kg（依材质、规格及储水量差异）

6. 控制与安全

• 温度控制：标配温度传感器（精度±1℃），可选配智能温控系统（PID调节）

• 安全附件：安全阀（开启压力可调）、压力表、排污阀

• 防腐措施：碳钢壳体衬铜厚度≥3mm，不锈钢材质无需衬层

7. 应用场景

• 生活热水系统（酒店、医院、住宅）、工业工艺换热（食品、化工）、供暖系统辅助热源

注：具体参数需根据热媒类型、温差、流量及介质特性确定，支持非标设计与功能扩展（如冷凝水回收、远程监控）。
