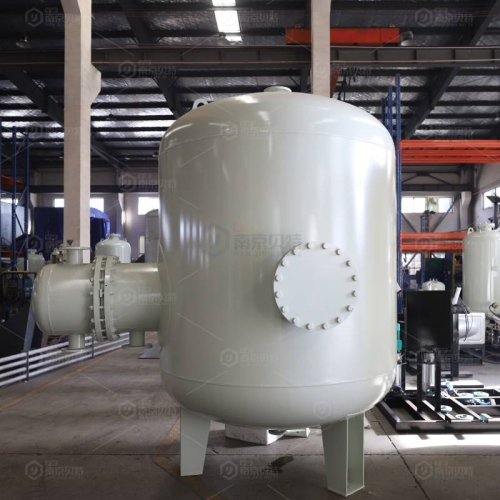

壳管式换热器
浏览次数：454次

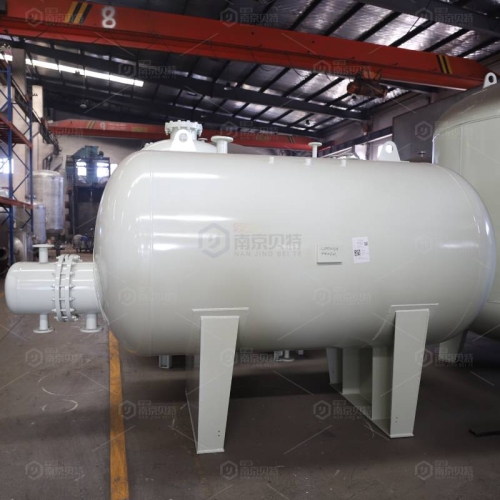

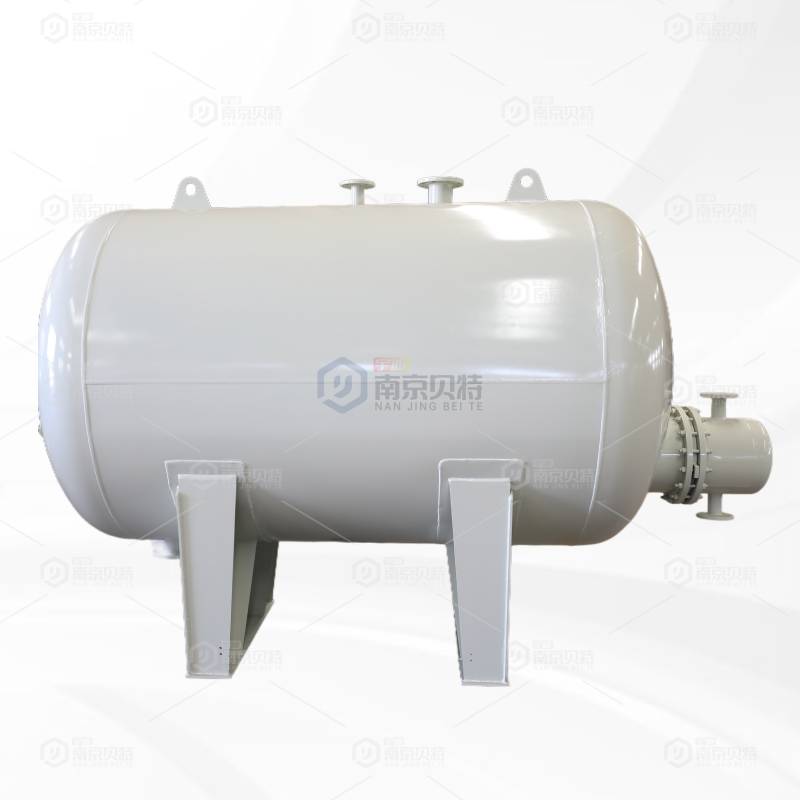

2025-06-18卧式壳管式换热器是一种高效热交换设备，由水平放置的圆筒壳体和内部排列的管束构成，冷热流体分别通过管程与壳程流动实现热量交换。其结构紧凑、承压能力强，适用于大流量、温差较大的工况，广泛应用于制冷、化工、电力等领域，支持定制化材质与尺寸。
卧式壳管式换热器是一种高效的热交换设备，由水平放置的圆筒形壳体和内部排列的管束组成，冷热流体分别通过管程和壳程流动实现热量交换。其结构紧凑、承压能力强、传热效率高，适用于大流量、温差较大的工况，广泛应用于制冷、化工、电力、船舶等领域，支持定制化材质（如不锈钢、碳钢、钛合金）、管径及流程设计，满足不同介质（水-水、水-油、蒸汽-水等）的热交换需求，是工业领域关键的热能传递设备之一。
高效传热：采用高效换热管（如螺纹管、翅片管），增大传热面积，结合优化管束排列，显著提升传热系数，实现冷热流体快速高效换热。
承压能力强：壳体与管板采用高强度材料（如碳钢、不锈钢）及焊接工艺，耐压等级可达2.5MPa以上，适应高压工况需求。
结构紧凑：卧式水平布局，体积小、占地面积少，相同换热能力下较立式设备节省空间，便于安装与布局优化。
适应性强：支持多种介质换热（水-水、水-油、蒸汽-水等），管程与壳程可灵活设计，单流程或多流程组合，满足不同温差与流量需求。
抗污防堵：管束采用可抽芯设计，支持在线清洗或化学清洗，有效防止结垢与堵塞，保障长期稳定运行。
耐用防腐：核心部件（壳体、管板、换热管）可选304/316L不锈钢、钛合金等耐腐蚀材料，适应酸碱、盐雾等复杂介质环境。
运行稳定：壳体与管束间设置折流板，优化流体流向，减少湍流振动，降低噪音，延长设备使用寿命。
维护便捷：管束可整体抽出，便于检修与更换；配备压力表、温度计及安全阀接口，实时监控运行状态，保障安全性。
节能经济：高效传热减少能源消耗，模块化设计降低制造与维护成本，综合性价比高，适用于大规模工业应用。
卧式壳管式换热器技术参数
换热能力
换热面积：1~500m²（支持非标定制）
换热量：50~20000kW（依介质参数定制）
结构参数
壳体直径：DN200~DN2000（按流量与管束数量定制）
管束规格：管径DN10~DN32（常见DN15/DN19/DN25）；管长1~6m；管数10~2000根（按需设计）
流程配置：单流程/双流程/多流程（根据温差与流量优化设计）
材质与耐压
壳体材质：碳钢（Q235B）、不锈钢（304/316L）、钛合金（Ti）等（按介质腐蚀性选型）
管束材质：不锈钢（304/316L）、铜管（TP2Y）、钛管（Gr.1）等
设计压力：壳程0.6~2.5MPa；管程0.6~4.0MPa（高压型可定制）
耐温范围：-20℃~350℃（依材质确定，如钛合金耐温可达400℃）
介质参数
适用介质：水-水、蒸汽-水、制冷剂-水等（支持定制化介质组合）
介质流速：管程0.5~3m/s；壳程0.2~1.5m/s（优化防垢与压降平衡）
连接与尺寸
接口形式：法兰连接（DN50~DN300）、焊接接口（大口径）
设备重量：100~50000kg（依规格与材质差异）
安装方式：卧式水平安装，支持落地式或支架固定
安全与控制
安全附件：标配安全阀、压力表、温度计接口；可选配差压变送器、流量计
防振设计：折流板优化布置，降低流体诱导振动风险
定制化服务
支持换热面积、管束材质、流程结构、接口尺寸及防腐涂层（如环氧树脂、PTFE）定制，适配石油化工、电力、等特殊工况需求。
注：具体参数需根据介质特性（如腐蚀性、黏度）、工况要求（压力、温度、流量）及行业标准（如ASME、GB）确定，支持非标设计与生产。
