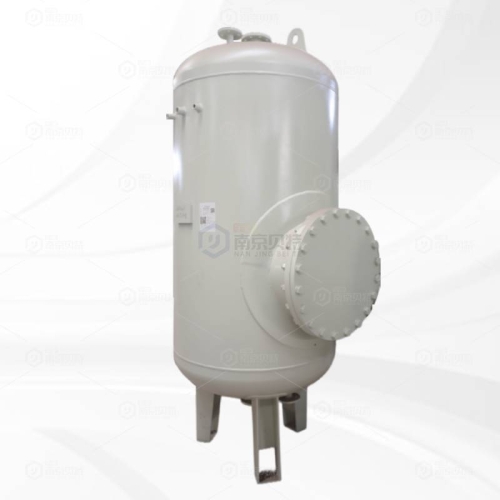

排污扩容器是蒸汽系统中的关键辅助设备，用于接收并处理锅炉、热力系统等排放的高温高压污水及蒸汽，通过扩容降压实现气液分离与余热回收。其核心功能是将排污水的势能和热能转化为可利用的蒸汽资源，减少能源浪费和环境污染，提升系统运行经济性。

排污扩容器具有以下显著特点：

高效节能

• 通过扩容降压使排污水中蒸汽闪蒸分离并回收，能将闪蒸蒸汽重新投入系统利用，减少能源浪费，节能效果显著，可降低系统整体能耗10% - 20%。

安全可靠

• 设计有安全阀等安全保护装置，可有效防止因压力异常升高而导致的超压危险，确保设备和系统的安全稳定运行。

• 承压部件采用优质材料制造，能承受高温高压工况，保证长期可靠工作。

环保降耗

• 降低排污水的温度和压力后再排放，减少对环境的热污染，符合环保要求。

• 回收蒸汽减少了锅炉等设备的燃料消耗，间接降低了污染物的排放。

气液分离效果好

• 内部设置有合理的汽水分离装置，如挡板、旋流板等，能有效分离蒸汽和水，提高蒸汽回收质量，减少蒸汽携带的水分。

结构灵活

• 有不同规格和容积可供选择，能根据不同系统的排污量和工况要求进行定制。

• 可以单罐使用，也能多罐并联运行，以适应大规模系统的排污处理需求。

维护方便

• 结构设计相对简单，内部部件易于检查、清洗和更换。

• 配备液位计、压力表等监测装置，方便运行人员实时掌握设备运行状态，及时发现和处理问题。

排污扩容器的技术参数因应用场景、系统规模及设计要求不同而存在差异，以下为典型技术参数范围及核心指标说明：

1. 基础结构参数**

• 公称通径（DN）：通常为 DN50~DN300（对应管道直径50mm~300mm），需与锅炉或热力系统的排污管道尺寸匹配；

• 罐体容积： 0.5~20 m³（立方米），小型设备（如低压锅炉）可选 0.5~2 m³，大型电站锅炉或工业系统需 5~20 m³，具体根据系统排污量（如锅炉吨位）确定；

• 设计压力： 0.6~4.0 MPa（兆帕），适配中低压蒸汽系统（如电站锅炉排污压力通常为0.8~1.6MPa）；

• 工作温度： ≤250℃（常规），部分高温工况（如高压锅炉）可定制 ≤300℃ 的耐高温版本。

2. 性能参数**

• 蒸汽回收率： ≥80%（通过扩容降压实现闪蒸蒸汽分离回收，减少能源浪费）；

• 排污能力： 1~50 t/h（吨/小时），具体流量取决于锅炉吨位及排污频率（如电站锅炉排污量约为锅炉蒸发量的1%~5%）；

• 闪蒸蒸汽压力： 0.05~0.3 MPa（回收蒸汽压力较低，需接入低压蒸汽管网或除氧器）。

3. 材质与结构参数**

• 罐体材质： 碳钢衬胶（耐腐蚀、耐磨损）或 304/316L不锈钢（适用于含腐蚀性介质的工况）；

• 内部组件材质：滤网、挡板等采用 304不锈钢，耐高温、抗汽蚀；

• 连接方式： 法兰连接（标准PN10/PN16或ANSI 150LB），便于与排污管道对接；

• 安全附件：标配 安全阀（超压保护）、压力表（实时监测压力）、液位计（观察罐内水位），部分机型配置 液位连锁装置（自动控制排污阀启停）。

4. 控制与监测参数**

• 压差控制：通过压力传感器监测进出口压差（正常范围 0.05~0.2 MPa），提示是否需要清理内部杂质；

• 温度监测： 0~300℃（误差±2℃），实时监控排污水温度，避免超温损坏设备；

• 自动化程度：可选配 PLC控制系统，实现排污阀启停、蒸汽回收管道切换的自动化控制，适用于无人值守场景。

• 排污方式：支持 连续排污（小流量持续排放）或 定期排污（大流量间歇排放），适配不同锅炉运行模式；

• 安装方式： 落地式（常规）或 立式（节省空间），需根据现场空间布局选择；

• 排放标准：闪蒸后污水温度降至 ≤80℃（减少热污染），符合环保排放要求。

实际选型需结合锅炉吨位、排污量、蒸汽压力及温度等参数，由厂家提供定制化方案，并确保符合 GB/T 1576-2018《工业锅炉水质》、TSG G0001-2012《锅炉安全技术监察规程》 等标准要求。
