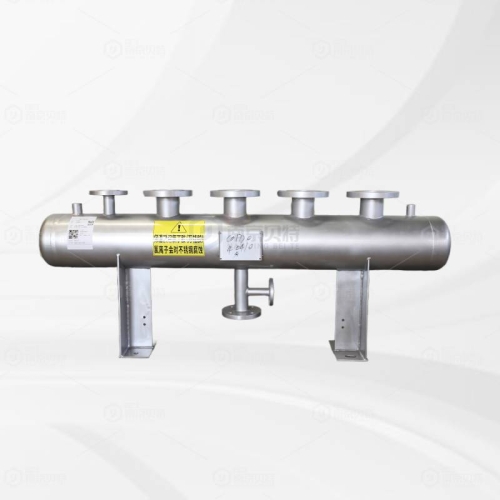

不锈钢分集水器
浏览次数：174次
2025-06-18空调循环水分集水器别名多样，常见有“集分水器”，简洁概括其集水与分水功能；也有称“水系统分集水装置”，强调应用于水系统的分配收集作用；还有“空调水分配集水设备”“循环水分流集水器”等，突出其在空调循环水场景中的特定用途。
空调循环水分集水器是暖通空调系统中的关键组件，用于连接中央空调主供水管与各分支环路，实现系统水量的均匀分配与回流集中。其核心功能是通过分水器将主管道的高压水流均匀分流至各末端设备（如风机盘管、空调机组），再通过集水器将各支路回水汇总回流至主机，确保系统水力平衡与高效运行。
产品采用模块化设计，由分水器、集水器、压力表、温度计、排污阀、排气阀及连接管路等组成，支持定制化分支路数量与管径规格，适配不同规模的空调系统。材质多为耐腐蚀不锈钢或黄铜，结构紧凑，安装便捷，广泛应用于商业建筑、医院、酒店、办公楼等场所的中央空调系统，保障系统稳定、节能运行，同时便于维护与管理。
空调循环水分集水器性能特点
水力平衡精准：通过合理分配各分支环路水量，有效避免局部过流或欠流，保障空调末端制冷/制热效果均匀，提升系统能效。
结构紧凑集成：分水器与集水器一体化设计，搭配压力表、温度计、排污阀及排气阀等组件，模块化组装，节省安装空间，简化系统布局。
耐腐蚀耐用：主体采用304/316不锈钢或优质黄铜材质，耐酸碱、抗锈蚀，适应长期水介质冲刷，使用寿命长达15年以上。
大流量低阻力：优化流道设计，减少水阻损失，支持高流量循环（单路流量可达10~30m³/h），确保系统高效运行。
智能扩展兼容：支持多分支路灵活扩展（标准8~48路），适配不同规模空调系统；可搭配电动调节阀或平衡阀，实现远程调控与动态水力平衡。
维护便捷：配置快速排污阀与排气阀，可定期清除杂质与空气，避免堵塞与气阻；模块化结构支持单路拆卸检修，不影响整体系统运行。
安全可靠：耐压等级1.0~1.6MPa，密封件采用EPDM橡胶，耐高温（≤80℃）、抗老化，通过压力测试与长期稳定性验证。
节能环保：精准水力分配减少主机频繁启停与过度负荷，降低能耗；不锈钢材质无污染，符合绿色建筑标准。
空调循环水分集水器技术参数
规格尺寸
分/集水器主管径：DN50~DN300（按系统流量定制）
分支配路数量：4~48路（支持灵活扩展）
单路管径：DN20~DN50（适配末端设备接口）
设备整体尺寸：根据分支路数量及管径定制（如标准8路：1200×600×800mm）
流量与压力
设计流量：单路10~30m³/h，总流量≤500m³/h（按系统需求调整）
耐压等级：1.0MPa / 1.6MPa（可选）
工作压力：≤1.2MPa（常规）、≤1.6MPa（高压型）
材质与工艺
主体材质：304不锈钢 / 316不锈钢（耐腐蚀可选）
密封件：EPDM橡胶（耐温≤80℃，抗老化）
连接方式：法兰连接（DN50~DN150）、螺纹连接（DN20~DN40）
温度范围
介质温度：5℃~80℃（常规）、-15℃~110℃（高温定制）
环境温度：-20℃~50℃
控制与配件
标配：压力表（0~1.6MPa）、温度计（-20℃~120℃）、手动排污阀、自动排气阀
可选配：电动调节阀、平衡阀、流量计、远程监控接口（4-20mA/Modbus）
安全与防护
耐压测试：1.5倍设计压力保压30分钟无泄漏
防护等级：IP54（防尘防水）
排污能力：支持快速排空管内积水，排污阀通径≥DN25
适用介质
水介质：软化水、去离子水、市政自来水（pH 6.5~8.5，氯离子≤250mg/L）
定制化服务
分支配路数量、管径、材质及控制方式均可按项目需求定制，适配不同规模中央空调系统。
注：具体参数需根据空调系统设计负荷、末端设备数量及管路布局确定，支持非标定制。
